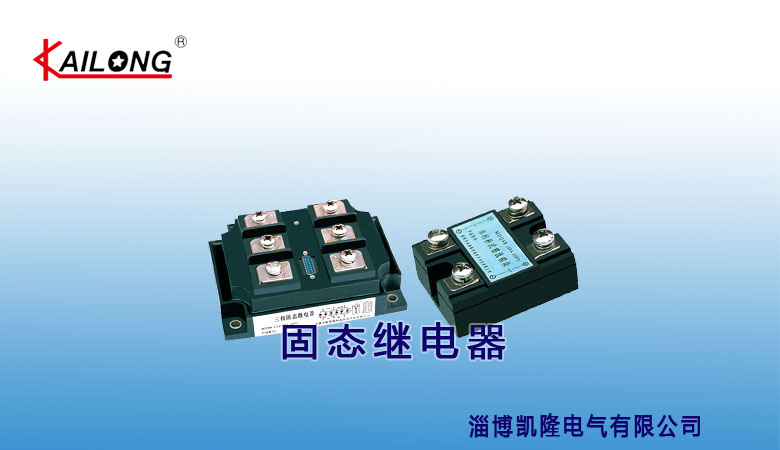

產品介紹

1、用途

   廣泛用于溫控、光控、復合開關及各種非絕緣交流開關等場合。

2、特點

   過零觸發�？刂齐娫措妷悍秶鷮挘�5-32VDC）。

   采用進口方形芯片、高級芯片支撐板，經特殊焊接工藝，保證焊接層無空洞，使用更可靠。

   采用DCB板及其它高級導熱絕緣材料，導熱性能好，導熱底板不帶電，保證使用安全。

   采用高級封裝材料，防爆、防潮性能更佳，外觀更漂亮。

   熱循環負載次數高于國家標準，使用壽命長。

規格型號

注：

1、規格欄中的電流〔IT（RMS）〕為每相輸出最大交流電流有效值；電壓〔VIN(RMS)〕為最高輸入工作線電壓有效值（范圍±15%）。

2、特殊電流及電壓規格，可按用戶要求協議定做。

固態繼電器內部電聯結形式

固態繼電器參數

（1）工作頻率f為50HZ；

（2）控制電源電壓5～32VDC或6～32VDC，

（3）模塊絕緣電壓VISO（RMS）≥2500VAC；

（4）門檻電壓：VTO=0.8～0.9V；

（5）芯片最高結溫：Tj（max）=125℃；

（6）通態電流臨界上升率di／dt：100A／μs；

（7）斷態正向電壓臨界上升率dv／dt：500V／μs。

使用注意事項

1、固態繼電器電流規格的選取

考慮到電網電壓的波動和負載在起動時一般都比其額定電流大幾倍，且晶閘管芯片抗電流沖擊能力較差，建議您在選取固態繼電器電流規格時應留出適當裕量。推薦選擇如下：

（1）阻性負載：固態繼電器標稱電流應為負載額定電流的2倍。

（2）感性負載：負載較輕時選用模塊標稱電流應為負載額定電流的2.5倍，中型負載時選用模塊標稱電流應為負載額定電流的3倍，重負載時應為負載額定電流的4～4.5倍。

2、使用環境要求

（1）環境適應溫度-25℃～+45℃。

（2）工作場所要求干燥、通風、無塵、無腐蝕性氣體。

3、散熱器的選擇

散熱條件的好壞，會直接影響固態繼電器的可靠和安全。不同型號的固態繼電器在其額定電流工作狀態下，環境溫度為40℃時所需散熱器尺寸、風機的規格及散熱器基礎參數等參見相關說明書圖表，若固態繼電器達不到滿負荷工作，可根據實驗酌情減少散熱器長度。另外，我們?cè)诒韮?nèi)出具了每個型號的固態繼電器在峰值壓降、最大標稱電流和阻性負載條件下的功耗值，以便于用戶自己確定散熱器尺寸時做參考。
