概述

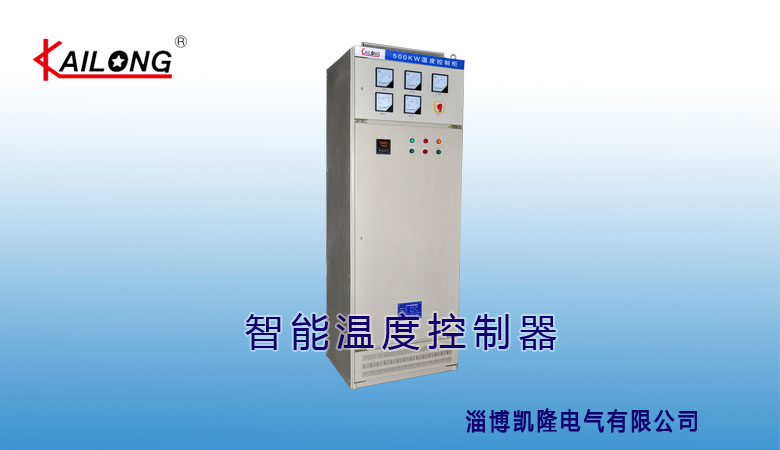

  凱隆WKQ系列智能相控溫度控制器，主電路采用了高度集成、國際發明的高科技專利產品“大功率智能集成移相晶閘管模塊”，配以先進的微電腦控制技術、PID溫度調節控制系統、高精度傳感器反饋系統、輔助電源系統、冷卻散熱系統等優化組合而成。

  本系列智能溫度控制器是專為需要溫度調控的工作場所而研制的溫控器換代產品，是目前加熱領域先進可靠的高技術控溫系統，具有控制精度高，可靠性能好，安裝維護方便，抗干擾能力強等優點。本產品技術先進獨特、性能優越穩定。運用智能動態調整技術，通過數字、模擬閉環反饋、微電腦處理器自動控制晶閘管智能模塊的輸出，使輸出電壓和電流連續無級可調，避免了通斷式溫控器對硅鉬棒、硅碳棒等類型負載的沖擊，實現對升溫、恒溫、降溫等整個生產過程的運行和監控，操作人員只需將工藝程序設置好后，微電腦溫控儀對整個生產過程自動進行實時監控，并將運行狀態及各參數實時直觀的顯示在數碼管顯示屏上。并且在電網輸入電壓的變化和負載的不斷變化之下，都能使輸出產生自適應并調整到設定的溫度值、電流和電壓值，從而確保設定溫度的控制精確和設備的安全，顯著地提高了加熱效率，保障了生產線的高效運轉。

  本系列產品具有功能完善、外形美觀、人機界面新穎，能實時全面的顯示各運行狀態、功率因數高、節能等特點；自動化程度高，將自動檢測、功能、時間設定、階段自動轉換循環等技術融于整個溫控過程；控溫方式科學合理，規格品種齊全，分臺式、立式二種，輸出可以具有單路、雙路、多路等形式；適用于各種大、中、小容量真空爐、硅碳棒、硅鉬棒、鎢絲等加熱器的控制，可廣泛應用于塑料加工、紡織印染、橡膠成型、食品機械、化工行業、金屬冶煉、陶瓷加工、石英冶煉、耐火材料生產等領域，以及用于無人值守的工作場所，是廣大用戶理想的選擇。

原理概述

  凱隆WKQ系列智能相控溫度控制器主要由交流調壓或整流電路， PID高精度控溫儀表，溫度傳感器、穩壓、限壓電路，穩流、限流保護電路，以及高亮度數碼顯示屏和輔助電源電路等優化組合而成。

  電源采用三相或單相交流線性無級調壓原理而工作, 三相電網（或單相）交流輸入電壓經電源開關進入溫度控制器后，首先進入晶閘管智能模塊進行交流調壓或整流，得到輸入電壓1：1倍（單相為0.95倍）的交流電壓，或整流后得到輸入電壓1：1.35倍（單相為0.9倍）的直流電壓，提供給負載使用。通過PID高精度控溫儀表面板參數設置，使設備按照設定好的工藝要求進行自動調節輸出，提高了控溫精度和設備的安全。

  輸出端分別接有電壓、電流采樣和顯示，具有穩壓、限流和穩流、限壓和溫度反饋環路，當設備正常運轉時，穩壓和限流電路起作用。當溫度升高或下降時，取樣熱電偶傳遞過來的信號通過溫控儀內部電路基準電壓比較，其誤差信號加到PID控制電路，使PID輸出脈寬作相應變化，從而穩定的調整輸出電壓和電流，使溫度保持在設定的范圍內，如負載電流過高或不允許電流突然上升時，限流電路工作，使輸出電流限制在限流設定值內，保護加熱器件的安全，延長使用壽命。同樣，在恒溫狀態下，PID調節儀控制穩流穩壓電路作用，使輸出電流及電壓穩定在設定溫度值內，而當過壓時限壓電路使輸出電壓鉗壓在限壓值。當有異常情況（如輸入過壓或欠壓，過流或過熱等），產生保護信號加到保護控制電路時，保護電路輸出一個電壓加到PID電路，使PID電路停止輸出，同時，點亮故障報警指示燈，引鳴報警器，從而達到保護設備的目的。

  溫度控制器控制系統的主要功能可由面板鍵盤設置完成。系統運行時，只要通過外擴的鍵盤電路輸入控制參數信息(即工藝文件設置)，微電腦便可按照工藝文件的設置對溫度控制器進行控制。在整個系統運行過程中，控制器通過信號檢測電路監控運行過程中的溫度和運行參數，并將這些信息實時的顯示在數碼管顯示器上。當運行過程中遇到鍵盤操作、系統出現故障或者采集到的參數越限時，PID控溫儀表將自動調整或報警，以上數據全數字顯示，創建了完好的人機環境。

功能介紹

1. 溫度控制器具有：電流顯示、電壓顯示、溫度顯示、過流﹡、過熱﹡、缺相保護指示﹡、聲光報警﹡、溫度傳感器故障和接反指示等。

2. 采用多檔電壓輸出技術，輸出電壓范圍寬、功率因數高。電壓、電流在額定范圍內可連續無級調節。

3. 所有參數設置均采用溫控儀面板鍵盤輸入方式，直觀明了。設置參數和控制參數采用密碼鎖定，防止誤操作。

4. 自動控制﹡采用數字PID（比例P，積分I，微分D）調節控制，具有溫度值修正、自適應，自整定，具有斷電記憶功能。

5. 溫度控制有手動、自動﹡、轉換控制﹡功能。當自動系統出現故障時，可切換到手動控制功能，用手動電位器控制調整輸出電壓電流。

6. 控制輸出電壓、電流限制功能。溫度上升速率可自由設定控制，可編制多條工藝曲線﹡，最多每條曲線可設置50段。

7.可在線設定或修改參數，無須暫停運行。

6.8.控制系統預留RS485或RS422等串行數據通訊端口﹡，以便能夠遠程集中控制。

6.9.可配帶微型打印機，記錄時間溫度變化情況，打印周期可任意設置。可以方便以后增加存儲﹡、打印﹡設置的工作參數、運行狀態等，

注意：標有“*”的為選裝功能，需要在訂貨時提出。

技術指標
1、工作溫度：-20～50℃；  貯存溫度：-40～70℃；
2、相對濕度：≤90%(40±2℃)； 大氣壓力：(70～106)kPa；
3、輸入電壓：AC180V～660V，頻率：50Hz （訂貨時說明）

4、測量范圍：K(0～1200℃)、S(0～1600℃)、B(300～1700℃)、E(0～600℃)、Pt100(0～500℃)
5、測量精度：0.2%FS±1d
6、效率：≥92%,功率因數: ≥0.85
7、整機過熱保護閾值：80～85℃
8、保護：   輸入過壓、欠壓；輸出過壓、過流、短路；整機過熱
9、絕緣電阻:       ≥20MΩ
10、輸入對機殼耐壓 ≥AC1500V 輸入對輸出耐壓 ≥AC1500V, 輸出對機殼耐壓 ≥AC500V
11、平均無故障時間 ≥50000h
12、冷卻方式：風冷
