一、概述

1、主要功能：

本電源是目前先進的弱電控制強電的電力調控系統。內部主要由高可靠性的可控硅模塊組成的整流及逆變系統、冷卻散熱系統、穩流穩壓系統、移相控制系統、電源控制系統、自動控制系統、電壓及電流反饋系統等優化組合而成。交流輸入無相序，控制信號為DC 0～5V直流電壓信號，或4～20mA標準信號，可方便的與計算機、PIC工控機等設備組合成自動控制系統。為便于用戶使用，面板上配備的儀表可實時顯示電流、電壓等各運行數值。本電源具有結構簡單、安裝方便、運行可靠、工作環境適應性強等優點。

2、原理框圖

                                        （圖1）

二、代號及含義

                                      （圖2）

三、應用范圍

   該產品主要應用于直流電機拖動系統、電動車測試行業以及交流電機變頻調速前級調壓系統等需要逆變放電的場合。

四、技術條件

4.1、輸入電壓380V±10%   50Hz。（三相四線）

4.2、輸出額定電流600A.

4.3、放電額定電流250A.

4.4、輸出電壓DC0-120V，連續可調。（電源穩定的情況下）

4.5、穩壓精度1%，穩流精度1%。

4.6、輸出電流過載能力15%*，不超過10分鐘。

4.7、開關電源工作電壓220V。

4.8、整流側過流保護閾值：730A。

4.9、整流側過熱保護閾值：80℃。

4.10、放電波形：方波。

4.11、遠傳方式：485信號。

4.12、工作方式：連續工作。

4.13、絕緣等級：B級。

4.14、防護等級：IP20或IP00。

五、使用條件

5.1、環境溫度：-5℃~+55℃，24小時內平均溫度不超過+35℃；

5.2、相對濕度：相對濕度不超過85%；

5.3、貯存溫度：-25℃~+70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后，裝置應能正常工作；

5.4、大氣壓力：86kPa~106kPa；

5.5、安裝方式：柜（箱）體應與地面垂直，安裝傾斜度不得超過5%。

5.6、地震烈度：8度。

5.7、使用環境：海拔高度不超過2000m，使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重的霉菌存在。

5.8、主電源的電壓不對稱度小于5%，波動范圍±10%。

六、外型尺寸、重量

6.1、外型尺寸 寬*厚*高=2100*840*2200

6.2、設備重量：750Kg

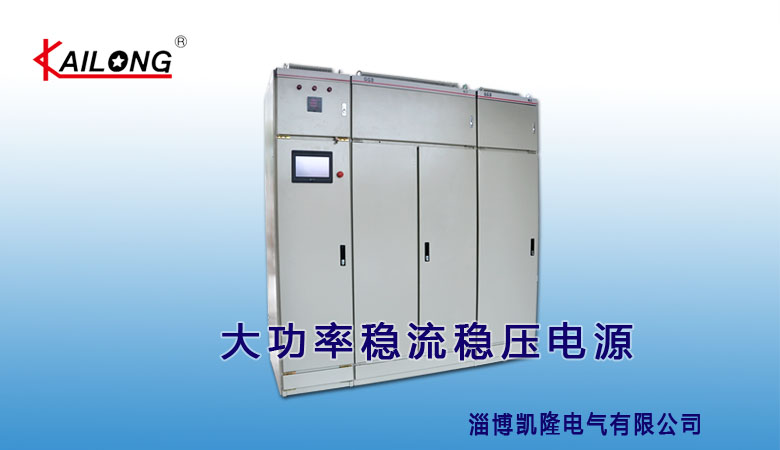

6.3、設備外形圖（見圖3）

    主控部分：
